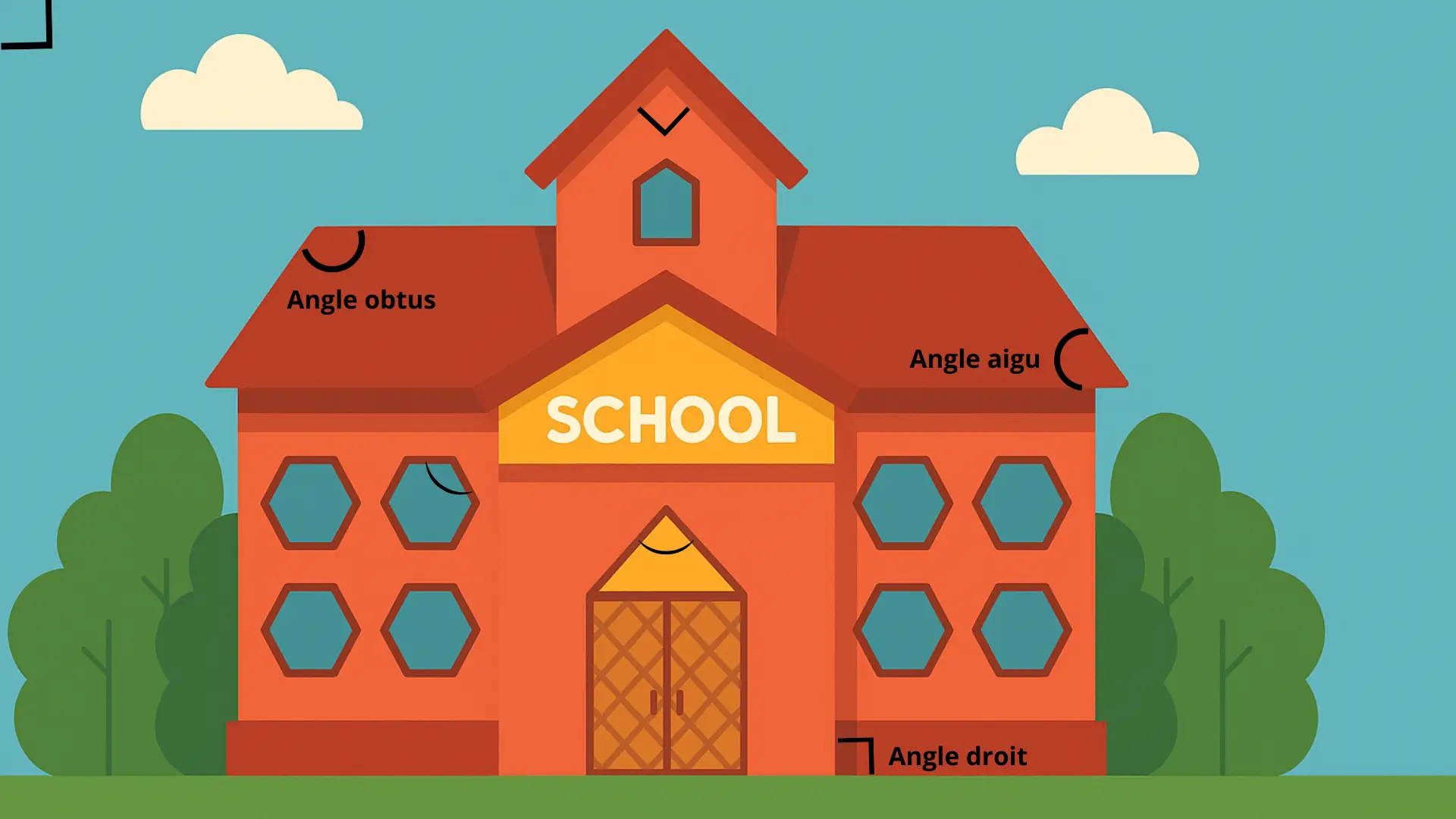

Sais-tu qu’on retrouve les angles partout autour de nous ? Comme dans les coins d’une fenêtre, le toit d’une maison, ou le pli d’un cahier !
Apprendre à mesurer un angle avec un rapporteur est une compétence essentielle, non seulement en géométrie, mais aussi dans la vie quotidienne : en menuiserie, en dessin technique, et même dans certaines activités créatives.
Comprendre comment utiliser correctement un rapporteur permet de gagner en précision, en logique et en confiance lors des exercices de géométrie.
Pourtant, beaucoup d’élèves ont du mal à mesurer un angle avec un rapporteur sans se tromper. Ils confondent souvent les graduations ou positionnent mal le centre de l’outil.
En tant qu’enseignante expérimentée depuis plusieurs années, j’ai observé ces erreurs de nombreuses fois en classe. C’est pourquoi j’ai conçu ce guide clair et illustré, pour t’aider à comprendre comment mesurer un angle avec un rapporteur étape par étape, sans stress ni confusion.
Dans cette leçon, tu vas apprendre à :
- Reconnaître les différents types d’angles.
- Bien placer ton rapporteur.
- Lire la bonne graduation.
Et surtout, mesurer un angle avec précision et méthode comme un vrai géomètre !
Table of Contents
Table of Contents
Comprendre ce qu’est un angle avant de le mesurer
Avant d’apprendre à mesurer un angle avec un rapporteur, il est important de bien comprendre ce qu’est un angle et pourquoi on le mesure. Beaucoup d’élèves commettent des erreurs simplement parce qu’ils ne visualisent pas clairement les différentes parties d’un angle. Prenons donc un moment pour revoir ensemble les bases.
Définition simple d’un angle
Un angle est formé par deux droites qui se coupent en un point appelé sommet. Ces deux droites sont appelées côtés de l’angle. On mesure un angle pour connaître l’ouverture formée entre ses deux côtés. Exemple concret : lorsque tu ouvres la porte d’une salle de classe, l’espace entre la porte et le mur forme un angle. Plus la porte s’ouvre, plus l’angle augmente.
Les différents types d’angles
Avant d’utiliser le rapporteur, il faut savoir reconnaître les types d’angles que tu peux rencontrer :
Astuce enseignante : avant de mesurer un angle avec un rapporteur, identifie toujours le type d’angle que tu observes. Cela t’aidera à choisir la bonne graduation sur ton rapporteur et à éviter les erreurs fréquentes.
| Type d’angle | Mesure | Description simple |
| Angle aigu | < 90° | petit angle, très fermé |
| Angle droit | = 90° | angle d’un coin de cahier |
| Angle obtus | > 90° et < 180° | plus grand qu’un angle droit |
| Angle plat | = 180° | une ligne droite |
| Angle rentrant | > 180° | angle ouvert vers l’extérieur |
Astuce enseignante : avant de mesurer un angle avec un rapporteur, identifie toujours le type d’angle que tu observes. Cela t’aidera à choisir la bonne graduation sur ton rapporteur et à éviter les erreurs fréquentes.
Pourquoi mesurer un angle ?
Savoir mesurer un angle avec un rapporteur est une compétence essentielle dans de nombreux domaines :
- En géométrie, pour tracer ou vérifier des figures.
- En bricolage ou en menuiserie, pour ajuster des pièces avec précision.
- En dessin technique, pour réaliser des plans exacts.
- Et même dans la vie quotidienne, pour plier une feuille, construire une étagère ou découper en diagonale.
Mesurer un angle n’est donc pas seulement une activité scolaire, mais une véritable compétence pratique et utile au quotidien.
Le rapporteur : l’outil du géomètre
Pour bien mesurer un angle avec un rapporteur, il faut d’abord comprendre comment se présente cet instrument et comment il fonctionne. Le rapporteur est un outil de mesure très précis, indispensable en géométrie pour déterminer la valeur d’un angle en degrés.
Beaucoup d’erreurs viennent d’une mauvaise connaissance de cet instrument. C’est pourquoi il est essentiel de bien en connaître les types, les parties et la manière de le choisir.
Les différents types de rapporteurs
Il existe plusieurs types de rapporteurs, adaptés à différents usages :
- Le rapporteur 180° : c’est le plus courant à l’école. Il a la forme d’un demi-cercle et permet de mesurer des angles jusqu’à 180 degrés.
- Le rapporteur 360° : il est en forme de cercle complet et permet de mesurer des angles autour d’un point, comme ceux rencontrés en géométrie avancée ou en dessin technique.
- Le rapporteur numérique : plus moderne, il affiche directement la mesure sur un écran et est souvent utilisé en technologie ou en ingénierie.
Les parties du rapporteur
Pour mesurer un angle avec un rapporteur correctement, il faut bien connaître ses différentes parties :
- Le centre (ou origine) : petit trou ou repère au milieu de la base du rapporteur. Il doit être placé exactement sur le sommet de l’angle.
- La base (ou ligne zéro) : c’est la ligne droite située en bas du rapporteur, sur laquelle commence la graduation à 0°.
- Les graduations : elles indiquent la mesure de l’angle, généralement de 0° à 180°, parfois jusqu’à 360°.
- Les échelles intérieure et extérieure : deux séries de nombres qui permettent de mesurer un angle selon son orientation (à gauche ou à droite du 0°).
Comment choisir le bon rapporteur
Le choix du rapporteur dépend de ton utilisation :
- Pour les élèves, un rapporteur 180° en plastique transparent est idéal, car il permet de bien voir les lignes de la figure.
- Pour les travaux de précision ou le dessin technique, un rapporteur 360° ou numérique peut être plus adapté.
- Vérifie toujours que ton rapporteur est bien gradué, lisible et complet (certains modèles bon marché ont des chiffres effacés ou peu précis).
Astuce enseignante : avant d’utiliser ton rapporteur, regarde bien où se trouve le 0° et vérifie que les graduations montent dans le bon sens. Cela t’évitera de nombreuses erreurs au moment de mesurer un angle.
Étapes pour mesurer un angle avec un rapporteur
Une fois que tu connais bien ton rapporteur, il est temps de l’utiliser. Pour mesurer un angle avec un rapporteur, il faut suivre plusieurs étapes simples mais précises. Chaque détail compte : la position du centre, l’alignement de la base et la lecture de la graduation. Voici la méthode complète, exactement comme je l’enseigne en classe.
Matériel nécessaire
- Un rapporteur
- Un crayon bien taillé
- Une règle
- Une gomme
- Un dessin d’angle à mesurer
Étape 1 : Placer le centre du rapporteur sur le sommet de l’angle
Commence par repérer le sommet de l’angle, c’est-à-dire le point où se croisent les deux côtés.
Place ensuite le centre du rapporteur (le petit trou ou repère central) exactement sur ce point. Cette précision est essentielle pour obtenir une mesure correcte. Si le centre n’est pas bien positionné, la lecture sera fausse.
Étape 2 : Aligner la base du rapporteur avec un côté de l’angle
Aligne maintenant la ligne de base (ou ligne zéro) du rapporteur avec l’un des côtés de l’angle.
Cette ligne doit être parfaitement superposée au côté choisi. Si elle est décalée, même légèrement, la mesure finale sera inexacte.
Astuce enseignante : peu importe quel côté tu choisis, l’important est que la ligne de base soit bien alignée. Ce sera ton point de départ pour lire la mesure.
Étape 3 : Choisir la bonne échelle
Les rapporteurs ont souvent deux séries de chiffres : une échelle intérieure et une échelle extérieure.
Choisis toujours l’échelle qui commence à 0° sur le côté que tu viens d’aligner.
Si ton zéro se trouve à gauche, lis sur l’échelle intérieure ; s’il est à droite, lis sur l’échelle extérieure.
Erreur fréquente : lire la mauvaise graduation. Cela arrive souvent lorsque l’élève ne regarde pas où commence le zéro de son rapporteur.
Étape 4 : Lire la mesure de l’angle
Regarde maintenant où le second côté de l’angle coupe les graduations du rapporteur.
Lis la valeur indiquée à cet endroit : c’est la mesure de ton angle, exprimée en degrés (°).
Si les côtés de ton angle sont courts, prolonge-les légèrement au crayon pour faciliter la lecture.
Astuce précision : garde toujours ton œil au-dessus de la graduation pour éviter les erreurs de parallaxe (lecture en biais).
Vérification
Une fois la mesure obtenue, vérifie si elle correspond au type d’angle observé :
- Si elle est inférieure à 90°, c’est un angle aigu.
- Si elle vaut 90°, c’est un angle droit.
- Si elle dépasse 90°, c’est un angle obtus.
Cette vérification rapide t’aide à repérer d’éventuelles erreurs de lecture.
Cas particuliers et astuces de précision
Même si tu sais déjà mesurer un angle avec un rapporteur, certains cas peuvent te sembler plus compliqués. Certains angles sont plus ouverts, d’autres dépassent 180°, et il arrive aussi que les côtés soient trop courts pour bien lire la mesure. Cette partie t’aidera à reconnaître ces situations et à les résoudre facilement.
Mesurer un angle obtus (supérieur à 90°)
Un angle obtus est un angle plus grand qu’un angle droit mais plus petit qu’un angle plat.
Lorsque tu le mesures, la lecture se fait sur la graduation supérieure du rapporteur. Par exemple, si ton côté de départ est aligné sur 0° et que le second côté arrive à 130°, la mesure de ton angle est 130°.
Erreur fréquente : lire la graduation inférieure par réflexe. C’est une erreur typique lorsqu’on oublie de vérifier la direction de la graduation.
Mesurer un angle rentrant (supérieur à 180°)
Un angle rentrant est un angle très ouvert, souvent difficile à mesurer directement avec un rapporteur 180°.
Pour le mesurer, il faut d’abord mesurer l’angle saillant (celui à l’intérieur de la figure) puis faire le calcul suivant :
Mesure de l’angle rentrant = 360° – mesure de l’angle saillant
Exemple : si l’angle saillant mesure 100°, alors l’angle rentrant mesure 260°.
Vérifier sa mesure
Pour t’assurer que ta mesure est juste, tu peux retourner ton rapporteur et refaire la lecture en partant de l’autre côté.
Si tu obtiens le même résultat, ta mesure est correcte.
Si tu observes une différence importante, cela signifie que le rapporteur n’était pas parfaitement centré ou que la base n’était pas bien alignée
.Astuce enseignante : entraîne-toi à mesurer le même angle plusieurs fois. Cette répétition te permettra de mieux comprendre la position du rapporteur et d’améliorer ta précision.
Problèmes courants et solutions
| Problème rencontré | Cause probable | Solution |
| Le rapporteur glisse | Surface irrégulière ou mal posée | Maintiens fermement le rapporteur avec une main |
| Côtés trop courts | Angle trop petit ou mal dessiné | Prolonge les côtés à l’aide d’une règle |
| Mesure incohérente | Mauvaise échelle utilisée | Recommence en vérifiant le 0° de départ |
| Chiffres peu lisibles | Rapporteur usé ou opaque | Utilise un rapporteur neuf et transparent |
Exercices pratiques pour s’entraîner
Pour bien maîtriser la méthode et ne plus faire d’erreurs, rien ne vaut la pratique. Voici quelques exercices simples pour t’entraîner à mesurer un angle avec un rapporteur. Chaque exercice te permettra de vérifier ta compréhension et ta précision.
Exercice 1 : Mesurer un angle aigu
Observe la figure ci-dessous.
Place ton rapporteur de façon à ce que le centre soit sur le sommet de l’angle et la ligne zéro bien alignée sur le premier côté.
Lis ensuite la mesure indiquée par le second côté.
Question : Quelle est la mesure de cet angle ?
La figure correspondante est disponible dans la fiche PDF à télécharger ci-dessus.
Exercice 2 : Mesurer un angle obtus
Sur la figure suivante, tu dois mesurer un angle avec un rapporteur dont la mesure dépasse 90°.
Repère bien quelle échelle tu dois lire (intérieure ou extérieure) et note le résultat.
Question : Quelle est la mesure de cet angle ?
La figure correspondante est disponible dans la fiche PDF à télécharger ci-dessus.
Exercice 3 : Identifier le type d’angle avant de le mesurer
Regarde la figure suivante et détermine d’abord le type d’angle (aigu, droit, obtus ou plat), puis mesure-le.
Cette étape d’observation est importante pour éviter les erreurs de graduation.
Question : Cet angle est-il aigu, obtus, ou plat ? Quelle est sa mesure ?
La figure correspondante est disponible dans la fiche PDF à télécharger ci-dessus.
Conseil pour progresser
Refais ces exercices plusieurs fois, en changeant la position du rapporteur.
Essaie aussi de tracer toi-même des angles à mesurer. Par exemple :
- Trace un angle aigu de 40°
- Trace un angle droit de 90°
- Trace un angle obtus de 130°
Plus tu pratiqueras, plus il te sera facile de mesurer un angle avec un rapporteur rapidement et sans hésitation.
Tous ces exercices à imprimer CM2 seront bientôt disponibles en version PDF avec corrigés, pour que vous puissiez les télécharger et les utiliser facilement en classe ou à la maison
Conclusion
Tu sais maintenant mesurer un angle avec un rapporteur facilement et avec précision !
Tu as appris à positionner ton rapporteur, à aligner correctement la base, à choisir la bonne échelle et à lire la mesure de l’angle sans erreur.
Tu comprends aussi la différence entre un angle aigu, droit, obtus ou rentrant, et tu sais comment réagir dans chaque cas.
Grâce à ce guide complet, tu maîtrises désormais toutes les étapes pour mesurer un angle avec un rapporteur comme un vrai pro de la géométrie.
Et rappelle-toi : la clé de la réussite, c’est la pratique régulière. Plus tu t’exerces, plus tu seras à l’aise et précis dans tes mesures.En tant qu’enseignante depuis plusieurs années, j’ai vu combien la géométrie peut devenir amusante quand elle est expliquée simplement et accompagnée d’images claires.
C’est pour cela que j’ai créé des épinglettes Pinterest spécialement pour toi, avec des images de révision et des fiches visuelles sur :
- Les types d’angles (aigu, droit, obtus, plat, rentrant)
- Les étapes pour mesurer un angle avec un rapporteur
- Des exercices à imprimer pour t’entraîner
Ces visuels te permettront de revoir la leçon en un coup d’œil, de t’entraîner à la maison ou de les partager avec tes camarades.Continue à explorer CoursCool.com pour découvrir d’autres leçons illustrées et des fiches à télécharger.
Et si tu veux progresser encore plus vite, suis moi sur Pinterest pour ne manquer aucun nouveau contenu !
FAQ et résumé de la leçon
Quelle est la différence entre un rapporteur 180° et un rapporteur 360° ?
Le rapporteur 180° est le plus utilisé à l’école. Il permet de mesurer des angles jusqu’à 180 degrés, comme ceux qu’on retrouve dans les exercices de base en géométrie.
Le rapporteur 360°, lui, forme un cercle complet et permet de mesurer des angles autour d’un point. Il est surtout utilisé dans les activités d’ingénierie ou de dessin technique.
Comment savoir quelle échelle lire sur le rapporteur ?
Pour mesurer un angle avec un rapporteur, repère toujours où se trouve le zéro de départ.
Si ton zéro est à gauche, lis sur l’échelle intérieure.
S’il est à droite, lis sur l’échelle extérieure.
C’est l’une des erreurs les plus fréquentes chez les élèves, d’où l’importance de vérifier avant de lire la graduation.
Que faire si les côtés de l’angle sont trop courts ?
Prolonge les côtés au crayon à l’aide d’une règle avant de placer le rapporteur.
Cette méthode rend la lecture plus précise et évite les confusions lors de la mesure.
Les élèves oublient souvent ce détail, ce qui fausse le résultat final.
Peut-on mesurer un angle sans rapporteur ?
Oui, dans certains cas simples.
Tu peux utiliser une équerre pour mesurer un angle droit (90°), ou estimer un angle à l’aide d’outils numériques disponibles en ligne ou sur tablette.
Mais pour des mesures exactes, le rapporteur reste l’outil de référence.
À quoi sert de mesurer un angle dans la vie quotidienne ?
Mesurer un angle n’est pas réservé aux cours de géométrie.
On le fait aussi dans la menuiserie, le bricolage, l’architecture et même la couture.
Savoir mesurer un angle avec un rapporteur apprend à observer, à raisonner et à être précis des qualités utiles dans la vie de tous les jours.
Résumé de la leçon pour les enseignants et les parents
Cette leçon sur “Mesurer un angle avec un rapporteur” aide les élèves à :
- Comprendre la définition et les types d’angles (aigu, droit, obtus, plat, rentrant).
- Identifier les parties du rapporteur et leur fonction (centre, base, graduation).
- Suivre une méthode claire en 4 étapes pour mesurer un angle avec précision.
- Reconnaître et corriger les erreurs les plus fréquentes.
- S’entraîner à travers des exercices pratiques et visuels.
Objectif pédagogique :
Amener les élèves à maîtriser l’utilisation du rapporteur de manière autonome, tout en développant leur rigueur et leur sens de l’observation.
Pour les enseignants :
- Utiliser les fiches et les schémas proposés pour l’évaluation ou les activités de remédiation.
- Encourager les élèves à verbaliser chaque étape (placer, aligner, choisir, lire).
- Intégrer la pratique avec des angles issus de la vie réelle pour rendre la leçon plus concrète.
Pour les parents :
- Inviter votre enfant à reproduire les exercices à la maison.
- L’aider à vérifier sa mesure à l’aide d’un rapporteur transparent.
Visionner ensemble les pins Pinterest CoursCool.com pour revoir la leçon en images.
Ressource complémentaire :
Retrouvez sur Pinterest le tableau “Mesurer un angle avec un rapporteur Fiches et révisions”, avec des schémas, des exercices à imprimer et des astuces pour faciliter l’apprentissage.
Résumé de la leçon : Mesurer un angle avec un rapporteur
Un angle est formé par deux droites qui se coupent en un point appelé sommet.
Ces droites sont appelées côtés de l’angle.
Les types d’angles
- Angle aigu : mesure inférieure à 90°.
- Angle droit : mesure égale à 90°.
- Angle obtus : mesure entre 90° et 180°.
- Angle plat : mesure égale à 180°.
- Angle rentrant : mesure supérieure à 180°.
Le rapporteur
Le rapporteur est un instrument qui sert à mesurer les angles en degrés (°).
Ses principales parties sont :
- le centre (ou origine) : il se place sur le sommet de l’angle,
- la base (ou ligne zéro) : elle s’aligne sur un côté de l’angle,
- les graduations : elles permettent de lire la mesure de l’angle.
Étapes pour mesurer un angle
- Placer le centre du rapporteur sur le sommet de l’angle.
- Aligner la ligne de base du rapporteur avec l’un des côtés de l’angle.
- Choisir la bonne échelle (celle qui commence à 0° sur le côté aligné).
- Lire la mesure sur le rapporteur au niveau du second côté.
Astuces pour bien mesurer
- Prolonge les côtés de l’angle s’ils sont trop courts.
- Vérifie toujours la direction du 0° avant de lire la mesure.
- Recommence la mesure pour être sûr du résultat.
Exemple
Si le côté de ton angle part du 0° et que le second côté indique 60°, alors la mesure de ton angle est 60°.
